EQ-EQ300, EQ-EQ500

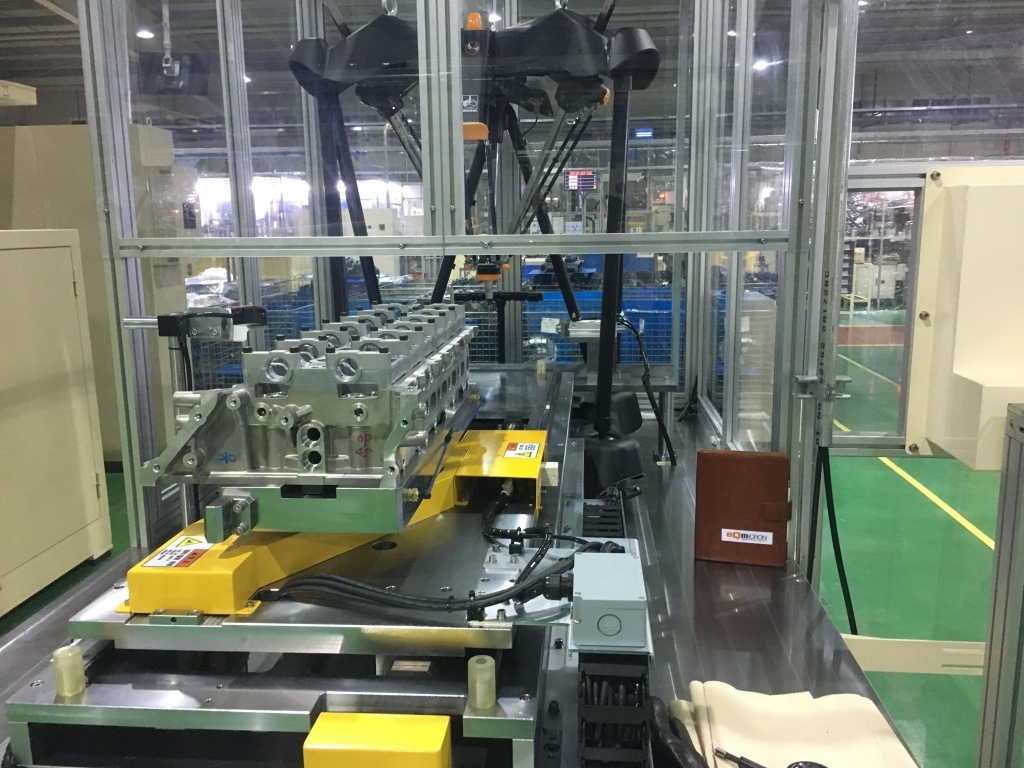

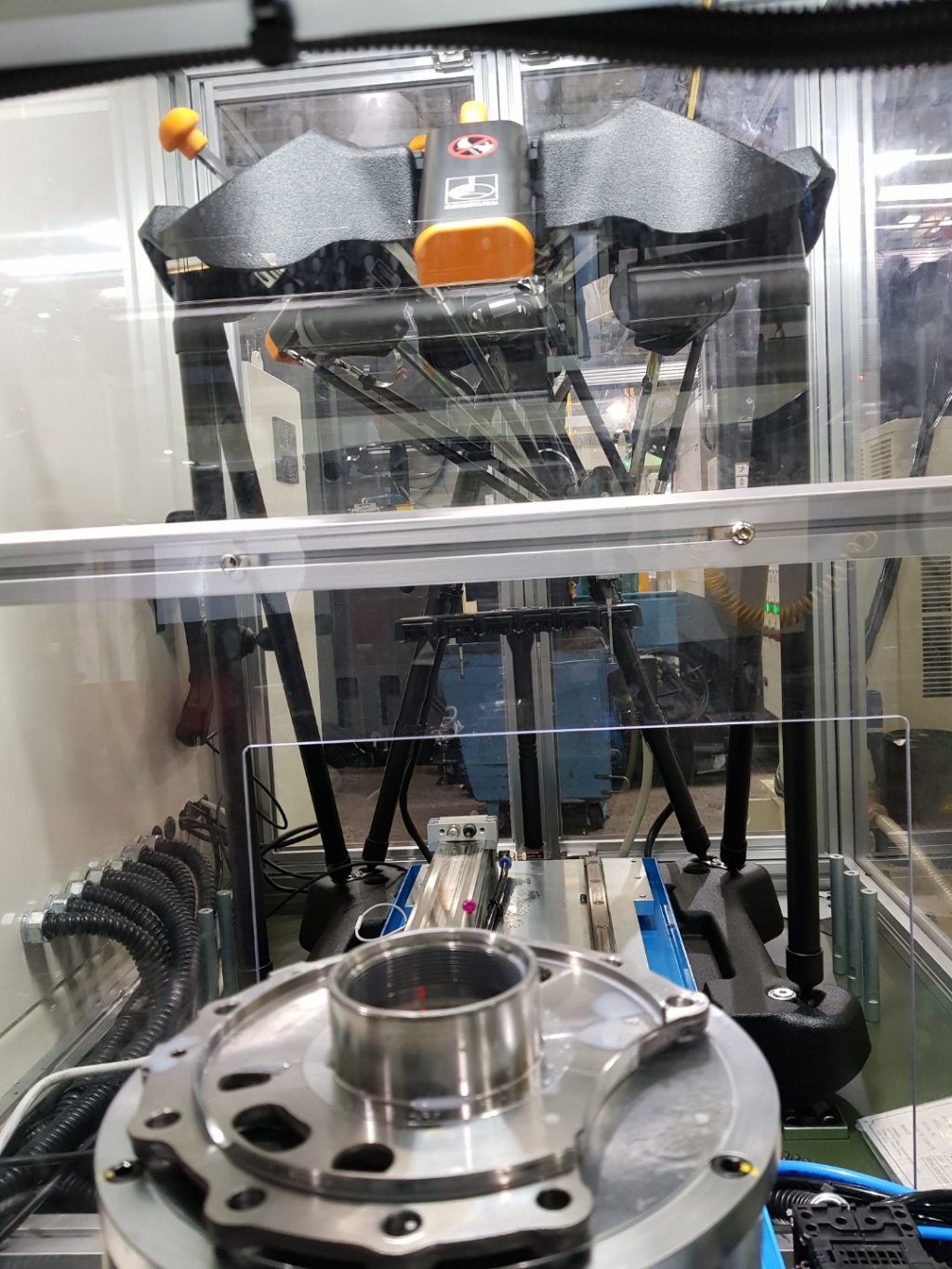

작업현장에서 수동 또는 자동 환경에서 전천후 측정으로 제조공정 제어가 가능한 다기능 측정기입니다.
Modus – programmer system software 직관적 사용자 인터페이스와 그래픽 측정루틴으로 쉽고 빠르게 사용가능 합니다.



상세설명

- 뛰어난 반복성 (Repeatability)
- 폭넓은 측정범위(Working volume)
- 빠른 스피드 Max. scan speed 100mm/sec
- 측정프로그램 변경가능한 다기능 비교측정기
- 자동화 측정 가능



1.EQUATOR(EQ-EQ300) EQ-EQ500 Working Volume(X.Y 500mm. Z250mm) 은 담당자에게 연락바랍니다

ITEM

DESCRIPTION

Working volume

XY Ø300 mm

Z 150 mm

Comparison uncertainty*

±0.002 mm

Maximum scanning speed

100 mm/s

Maximum movement speed

500 mm/s

Scanning rate

1000 points/s

Scale resolution

0.0002 mm

Fixturing requirement*

±1 mm

Machine air supply requirement

No air required

Operating temperature

+10 °C to +40 °C

Storage temperature

-25 °C to +70 °C

Relative humidity operating range

Maximum 80 %RH at 40 °C, non-condensing

Machine electrical supply requirements

100-240 V AC ±10 %, 50-60 Hz

Electrical supply

Single phase 100-240 V

Maximum power consumption**

190 W

Typical power consumption***

80-100 W

Probe type

Renishaw 3-axis SP25 analogue scanning

Fixture plate

305 mm × 305 mm aluminium

Height from base

55 mm (EXT. 205mm)

Dimensions (W×D×H)

570 mm × 500 mm × 700 mm(EXT. 850mm)

Maximum workpiece weight

25 kg

Machine weight

27kg
